模塊電源中幾種過流保護的方式

2020-07-23

隨著模塊電源廣泛應用在各個領域的電子設備,在使用過程中難免會因為其他的因素導致出現過流、過壓或者短路等現象,為了保護產品性能,模塊電源都會設計有過流及短路保護功能。下面淺談下幾種過流保護的方式。



第一種:額定電流下垂型

打嗝式,自恢復。原理是檢查電路看看有沒有出現過流,然后反饋給控制電路關閉輸出,過一定的時間如果還檢查出過流,再反饋控制,到過流消失。



第二種:恒流型

產品保持一個恒定的電流值,由于電流值比滿載大,所以設計功率余量就要比標稱的大。



第三種:恒功率型

當出現過流時,輸出功率保持不變,電流變大,就通過減少輸出電壓來保護。



過流保護是當輸出短路或過載時,對模塊電源或負載進行保護。過流保護原理是當電網中發生相間短路故障時,電流會突然增大,電壓突然下降,按線路選擇性的要求,整定電流繼電器的動作電流的。當線路中故障電流達到電流繼電器的動作值時,電流繼電器動作按保護裝置選擇性的要求,有選擇性的切斷故障線路。



對于電路過流保護一般控制方法關斷式或者限流式,過流電路一般是用熔斷絲限流保護或者采取采樣電阻獲取電路信號。保險絲限流保護廣泛應用于開關電源、電源模塊等電路當中,保險絲有自恢復和不可恢復的,PPTC就屬于不可恢復的一種,保險絲的工作原理是電流發生異常時候,當功率升高到一定的強度時候,電流導致溫度過熱保險絲熔斷,輸入電路斷開。

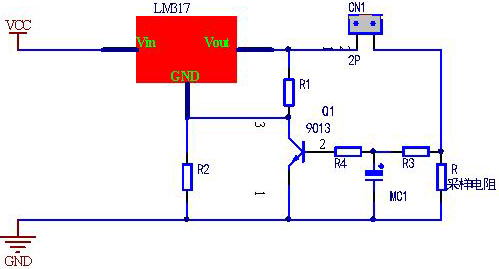

采樣電阻獲取限流信號保護,圖是LM317限流保護電路,2P的連接器接負載,其中R是采樣電阻,一旦電流過大,電容MC1充電,充電大于達到三極管9013的導通電壓,LM317的輸出電壓降至它的基準電壓之下,也可就是1.25V左右,從而保護負載。



過電流保護主要包括短路保護和過載保護兩種類型。短路保護的特點是整定電流大、瞬時動作。電磁式電流脫扣器、繼電器熔斷器常用作短路保護元件。過載保護的特點是整定電流較小、反時限動作。熱繼電器、延時型電磁式電流繼電器常用作過載保護元件。
